​一、定义

振动摩擦焊接机，专门用于热塑性塑料焊接，主流分为线性振动摩擦焊（常用）、轨道式（圆形轨迹）；依靠电磁激振机构，让其中一件塑件做水平高频往复振动，两工件在压力下相互摩擦生热，接触面塑料熔融，振动停止后保持压力冷却固化，实现分子融合。
核心参数：频率 120–240Hz，振幅 0.2–3mm；可按时间、焊接深度两种模式控制工艺。
二、核心结构

1. 振动头总成：电磁铁 + 共振弹簧 + 振动板，产生高频往复振动，是核心激振部件。
2. 机架与导向滑轨：高刚性机身，精密线性滑轨，保证振动运动平稳，减少回差。
3. 气动 / 液压加压系统：提供可调节焊接压力、保压压力。

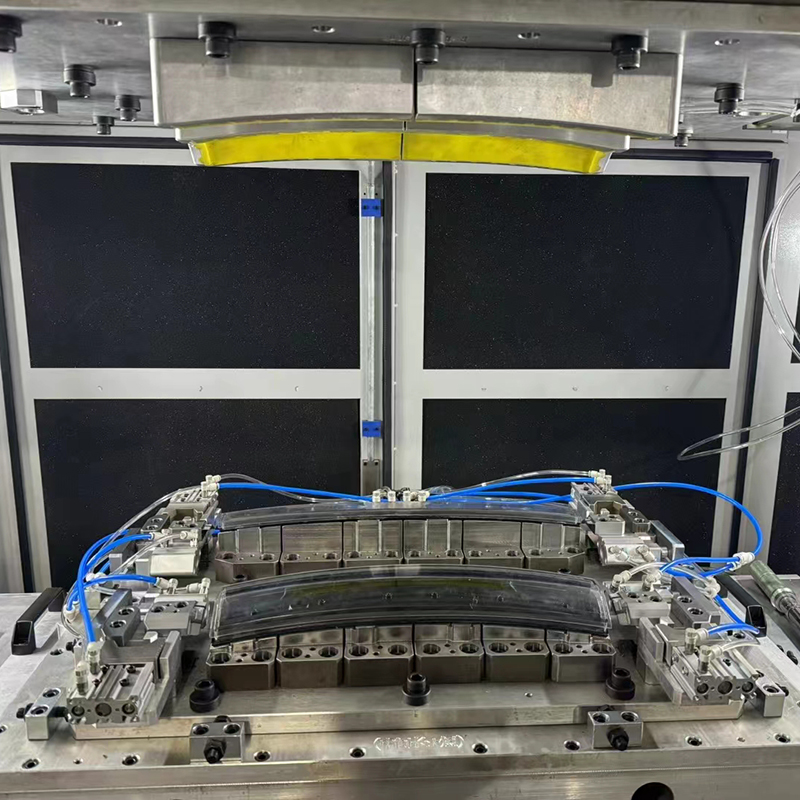

4. 上下工装夹具：固定塑料件，定位、防止焊接移位，大型件需做防溢料挡边。
5. PLC + 触摸屏控制系统：设定压力、振幅、振动时间、焊接深度，存储多套产品配方。
6. 隔音安全防护罩：降低振动噪音，带安全门、双手启动按钮，保障操作安全。
