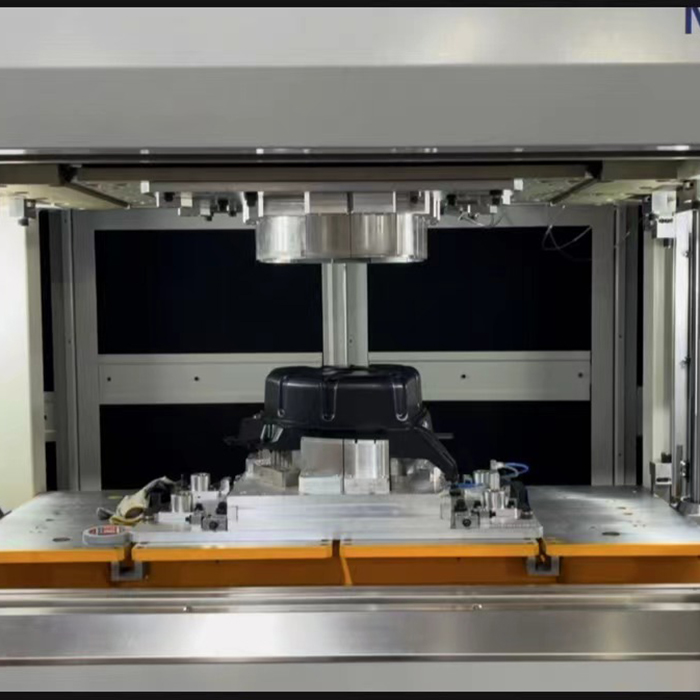

​摩擦焊接机是利用工件接触面相对摩擦产生热量，再施加压力实现固态连接的设备，主要分为金属摩擦焊机和塑料摩擦焊机两大类 。那么，下面小编讲解一下摩擦焊接机操作调试过程中的误区：
一、参数设定类误区

1. ❌只用时间模式做量产，不用摩擦缩短量（位移）闭环
仅依靠摩擦时间控制热量，来料尺寸、硬度、表面状态波动时，实际产热不一致。同样时间，有的焊透、有的未焊合。
调试优先以摩擦缩短量作为主判定条件，时间只做上限保护。
2. ❌只调转速、摩擦压力，忽视顶锻压力
摩擦阶段只负责加热金属；顶锻才是实现冶金结合的关键。顶锻压力不足，氧化、杂质无法被挤出界面，产生接吻缺陷（外观完好，拉力 / 疲劳失效）；顶锻过大，工件变形、飞边异常。
3. ❌一味追求飞边小，刻意压低缩短量
飞边是把界面氧化物、杂质挤出焊缝的载体。飞边很小往往代表杂质残留在结合面，内部弱结合；飞边好看≠焊接合格。
4. ❌转速压力搭配极端
- 转速过低、摩擦压力太小：摩擦产热不足，界面达不到塑性状态，虚焊；
- 转速过高、压力过大：过热，晶粒粗大，能耗高，飞边过大，工件变形。
5. ❌保压时间设置过短
顶锻后保压不够，塑性金属还未完成结晶就卸压，接头残余应力大，强度下降。
6. ❌异种金属直接套用同种金属参数
钢‑铝、铜‑钢异种焊接，会生成脆性金属间化合物。照搬钢材参数，热输入过大，接头直接脆断，必须单独做工艺评定。

二、工件与装夹调试误区

1. ❌工件端面带油污、铁锈、氧化皮直接试焊
油污、氧化层被封在焊缝内部，形成夹层、弱结合。调试前端面要除油，严重氧化需打磨 / 喷砂。
2. ❌装夹偏心、同轴度不重视就调试
工件倾斜偏心，摩擦只有局部发热，焊缝一圈受热不均，局部未焊合，成品弯曲。调试必须打表校正同轴。
3. ❌夹具卡爪磨损还继续调参数
卡爪打滑，工件相对卡盘微滑，摩擦热异常，无论怎么调机器参数都不稳定；优先检修夹具，而不是一味改工艺。
4. ❌细长轴件不加支撑，直接上机调试
长工件受离心、摩擦扭力发生弯曲，带来巨大侧向载荷，损伤主轴轴承，焊缝同轴度报废；细长件调试要增加中间支撑。
5. ❌工件夹紧力不足，靠加大摩擦压力补偿
夹紧打滑，会出现周期性质量波动，不能靠焊接参数弥补装夹缺陷。

三、设备状态忽略，直接调工艺参数

1. ❌液压油温过高、压力波动，不去排查，反复改焊接参数
油温＞45℃，油液粘度下降，摩擦压力、顶锻压力不稳定；应先检查油冷、油液滤芯，修复设备，再调试工艺。
2. ❌主轴轴向窜动大还调试工艺
推力轴承磨损，轴向间隙变大，实际缩短量不受控；调试前先检测主轴轴向窜动，超标先修设备。
3. ❌刹车制动片磨损、停转延迟
刹车打滑，旋转未停止就施加顶锻，接头直接报废；先检查刹车，再调试焊接程序。
4. ❌飞边铁屑堆积在导轨、卡盘内部
碎屑造成滑台卡顿、卡爪卡滞，压力位移异常；调试前做好清理防护。

四、质量判定误区（危险）

1. ❌只看外观飞边判断焊接好坏
摩擦焊致命缺陷 “接吻缺陷” 目视完全看不出来，外表很漂亮，但是一拉就断。
调试阶段首件必须做破坏性拉伸试验、金相切片，不能光看飞边。
2. ❌首件合格，直接批量，不做边界工艺验证
只调理想状态的工件；没有做来料公差边界测试（尺寸上下限、轻微氧化），量产来料波动就批量不良。
3. ❌出现不良，一味加大摩擦压力 / 转速
不良不一定是热量不够，也可能是顶锻不足、装夹偏心、端面脏污、设备压力漂移，盲目加大热输入会带来过热、晶粒粗大。
排查顺序：工件端面→装夹同轴→设备压力 / 窜动→再调整焊接参数。
4. ❌焊完热态敲击、撬除飞边
焊缝高温状态，敲击会对焊缝施加冲击，产生微裂纹；调试试样要冷却到位后再加工飞边。

五、程序与数据方面误区

1. ❌调试不保存每一次焊接曲线
没有转速‑压力‑位移曲线记录，调乱参数之后无法回溯，不知道哪一组参数是合格的。每一组工艺都要保存曲线。
2. ❌直接照搬别人工艺参数，不做本设备验证
不同设备吨位、主轴刚性、液压响应不一样，同样参数在 A 机合格，B 机不一定合格，必须重新做工艺评定。
3. ❌忽略保护参数不设置
不设置zui大缩短量、zui大时间保护；出现打滑、卡料时会直接撞坏工装工件。

六、安全实操误区

1. ❌调试时手靠近旋转工件、飞边飞出区域；飞边温度极高，容易烫伤割伤。
2. ❌设备地基松动震动，不处理，靠参数补偿；震动会破坏同轴，批量质量漂移。

调试简单正确流程

1. 设备检查：液压油温、主轴窜动、刹车、夹具完好；
2. 工件预处理：端面除油除氧化，校直；
3. 装夹打表，保证同轴；
4. 先用位移闭环模式，设置合理保护；
5. 试焊 → 首件做拉伸 + 金相确认合格；
6. 做边界条件验证；保存焊接曲线；
7. 再进入小批量试产。
