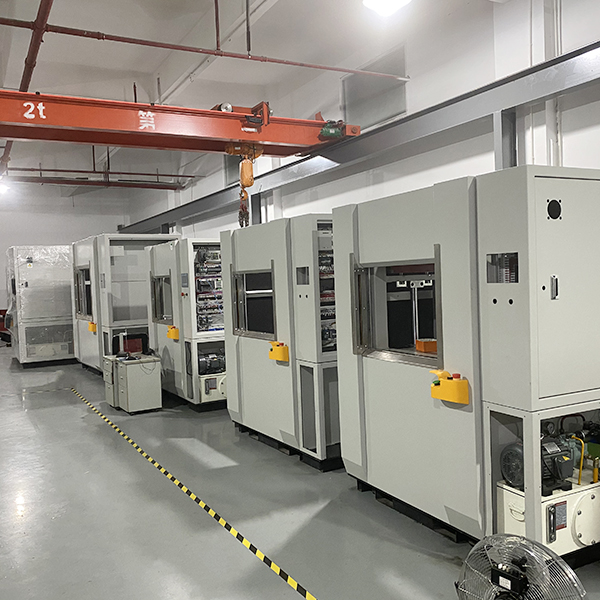

​超高频摩擦焊接机分为塑料振动摩擦焊（高频往复振动）、金属高速旋转摩擦焊两大类，共性风险：高频共振、温升极快、电磁辐射、主轴 / 振子精密易损，下面分开机前检查、装夹定位、参数工艺、运行操作、安全防护、冷却电气、日常保养、严禁违规操作八大板块说明。
一、开机前环境与整机预检（每日必做）
1. 环境基础要求
地面必须硬化找平，设备加装减震垫铁；周边预留≥1.2m 操作维护空间，禁止堆放工件、废料、纸箱，避免共振放大振动噪音。
环境温湿度：温度 18–28℃，湿度 40%–70%；潮湿车间加装除湿，粉尘大区域配防尘围挡，金属碎屑不得进入导轨、振子、控制柜。
供电供气：
大功率机型独立稳压电源，电压波动≤±5%，整机可靠接地，接地电阻≤4Ω，抑制高频电磁辐射干扰控制柜、传感器；
气动夹具气源加装三级油水过滤干燥器，每日手动排水；气压稳定在设备额定值，严禁含水、含油压缩空气进入气缸。
冷却系统（超高频核心）：
水冷机型检查水箱液位、循环泵、水管无渗漏；主轴 / 振子油温控制 35–45℃，散热风扇滤网无堵塞；冷却失效会直接烧毁振子线圈、主轴轴承。
2. 机械与安全部件检查
安全门、急停按钮、光电防护开关测试：开门、按急停必须立刻切断振动 / 主轴动力，连锁失效禁止开机。
防护罩完整，不得拆除隔音、防飞溅护罩；传动皮带、联轴器无裂纹、松动。
夹具、模具、振头外观检查：无裂纹、变形、磨损；紧固螺丝全部锁紧，松动会引发整机共振、震裂模具。
液压 / 润滑系统：液压油位、主轴润滑脂充足，油管无渗漏；导轨无金属碎屑、油污结块。
电气控制柜：清理散热滤网粉尘，线缆无破皮、端子无松动；查看 PLC 无故障报警记录。
3. 设备预热规范
每日开工先空载低速预热 3–5 分钟，让振子、主轴、油温达到热平衡；冷机直接满载生产，首批量极易虚焊、强度不稳定。
二、工件装夹与定位避坑（80% 焊接不良根源）
焊接面清洁
接触面必须无油污、脱模剂、粉尘、水口毛边、金属氧化皮；杂质会阻隔摩擦热，出现虚焊、气泡、焊缝开裂。塑料件严禁残留硅油、脱模油。
对中找平，杜绝偏心
旋转摩擦焊：两工件同轴度严格对齐，装夹后点动主轴试转，无晃动、无碰撞；偏心高速旋转会剧烈震动、主轴轴承快速报废、工件甩出；
振动摩擦焊：工件完全贴合模腔，不悬空、单边不翘边，受力均匀，防止溢料不均、局部焊不透。
夹紧力匹配工艺
夹紧力过小：焊接过程工件滑移、错位；夹紧力过大：薄壁件压变形、模具长期受压开裂；严格按工艺参数设定，不随意加大油压 / 气压。
工装动平衡校验
新夹具、修磨模具后必须做动平衡；超高频下微小偏心都会产生共振，加速振子、机架疲劳损坏。
三、参数设置与工艺管控（超高频独有重点）
严禁超出设备额定区间
振幅、振动频率、摩擦压力、焊接时间、顶锻压力不得超设备上限；超振幅 / 超压力会直接烧线圈、断振子、机架永久变形。
分材质匹配参数
塑料振动焊：PP、ABS、尼龙、玻纤料振幅、保压时间区分；玻纤材料不宜过大振幅，易震裂基材；
金属旋转摩擦焊：铝、铜、钢、异种金属转速、摩擦时间差异大；异种金属强行通用参数易脆裂、夹渣。
禁止无工件空振 / 空转
不放工件直接启动高频振动 / 高速主轴，振子无负载吸收能量，瞬间过热烧毁驱动总成，属于严重违规操作。
热输入分段控制
超高频生热速度极快，摩擦阶段升温迅猛；时间过长会造成塑料分解碳化、金属晶粒粗大脆化；参数调试从小振幅、低压逐步递增，禁止一次性拉满参数。
配方存档管理
每种产品独立保存工艺配方，每周备份程序；更换物料、模具后必须重新试焊拉力 / 气密测试，合格再量产。
四、运行过程操作规范与安全禁忌
作业人员防护要求
佩戴防冲击护目镜、耐高温劳保手套、长袖工装；禁止穿拖鞋、短裤；运行中严禁戴手套靠近高速旋转主轴，防止缠绕机械伤害。
运行中绝对禁止操作
手、头部伸入振动 / 旋转焊接区域，接触面温度可达 600–1200℃，极易烫伤；
打开安全门、擦拭设备、调整夹具、检修接线；
倚靠机身，高频振动会造成人体麻木、失衡摔倒，同时破坏设备振动平衡。
异常立即急停
出现异响、剧烈共振、机身冒烟、焦糊味、工件飞溅、压力骤升骤降，di一时间按下急停，切断总电源，待主轴 / 振子完全静止再排查，禁止带故障反复开机。
取放工件时机
必须等待振动完全停止、主轴制动到位、工作台退回安全位，再开门取件；高温飞边、工件冷却后再触碰。
电磁辐射防护
超高频发生器存在电磁场，孕妇、佩戴心脏起搏器人员禁止近距离长期操作；控制柜可靠屏蔽接地，减少辐射外泄。
五、冷却、液压、电气系统使用要点
水冷机组 24 小时循环不间断，批量生产禁止关停冷却；定期更换冷却水、清理水垢，水垢堵塞管路会造成振子过热保护停机。
液压油、主轴润滑油按周期更换，混入金属碎屑会拉伤油缸、主轴轴承；液压压力异常波动先排查滤芯堵塞。
控制柜禁止开门运行，避免粉尘、水汽侵入电路板；不得在焊机同回路接入焊机、冲床等大功率设备，电压波动造成参数漂移、批量不良。
定期测试压力、位移传感器零点漂移，传感器失准会导致压力、焊接深度失控。
六、分周期日常保养（延长振子 / 主轴寿命核心）
每日（班前 5min、班后 10min）
清理台面、模具、振头飞边、碎屑，吹扫导轨杂物；
检查冷却液位、气源排水、有无漏油漏水；
测试急停、安全门连锁；
停机后低速运行散热 2 分钟再断电。
每周
紧固电控端子、夹具螺丝；清理控制柜散热滤网；
主轴、导轨加注专用润滑脂；
备份焊接工艺程序；测试传感器零点。
每月
更换液压、气动滤芯；检测整机接地电阻；
检查振头、模具磨损量，磨损超标更换；
全面空载循环运行，排查隐性报警故障。
年度
厂家上门校准主轴同轴度、振动振幅、压力精度；拆解检修轴承、振子线圈、制动系统；更换液压油、冷却液。
七、绝对禁止的违规操作（易造成设备报废、安全事故）
❌ 拆除安全防护罩、屏蔽安全门、短接急停连锁；
❌ 空载高频振动、无工件高速旋转主轴；
❌ 超额定振幅、压力、转速强行加工；
❌ 工件偏斜、悬空、杂物残留直接焊接；
❌ 运行中伸手进入焊接区域、擦拭运动部件；
❌ 私自打磨、改动振头 / 模具结构，改变固有共振频率；
❌ 冷却系统故障仍持续生产；
❌ 非专业人员修改底层电控、振动驱动参数；
❌ 设备共振、异响带病连续量产；
❌ 潮湿、粉尘无防护环境长期作业。
八、停机收尾规范
先停止振动 / 主轴，待完全静止、工作台退回原点；
关闭液压、冷却水泵、气源；
关闭控制柜、总电源；
全面清理模具、台面碎屑，做好润滑；
记录当日故障、工艺异常、耗材更换台账。
