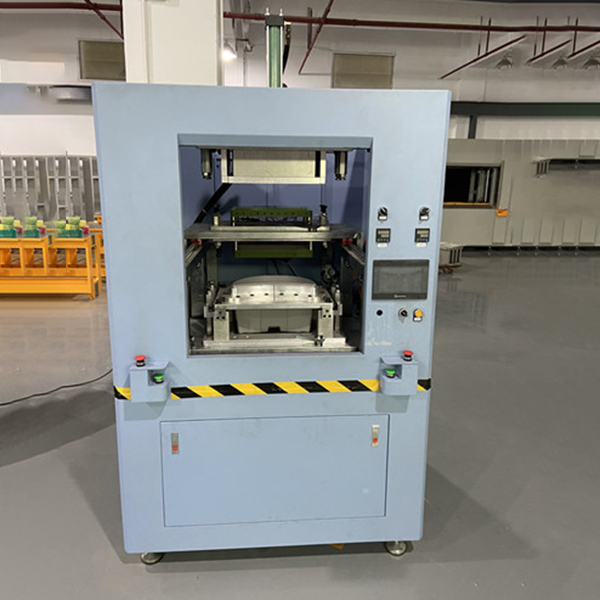

​立式热板机是一种利用热板传导原理实现塑料件焊接的设备，主要用于各类热塑性塑料（如 PE、PP、PS、ABS 等）的焊接、铆接、熔接等工艺。那么，下面立式热板机厂家小编总结一下立式热板机的焊接质量保障依赖于精确的参数控制、稳定的设备性能、合理的模具设计以及规范的操作流程。以下从关键影响因素和具体措施展开说明：
一、核心影响因素与控制措施
1. 温度控制精度
关键作用：热板温度直接决定塑料件焊接面的熔融程度。温度不足会导致熔接不牢（虚焊），温度过高则可能烧穿材料或产生碳化。
控制措施：
高精度温控系统：采用 PID（比例 - 积分 - 微分）温控模块，实时监测热板温度并自动调节加热功率，温度误差控制在 ±1~2℃以内。
热板材质与结构：热板通常选用导热均匀的铝合金或不锈钢，表面镀覆特氟龙防粘层，避免塑料熔融后粘连；部分机型配备分区加热功能（如上下区域独立控温），适应复杂焊接面的温度需求。
温度校准：定期使用红外测温仪或热电偶对热板表面温度进行校准，确保各区域温度均匀性。
2. 压力与时间控制
焊接压力：
作用：压力不足会导致熔融后的塑料无法充分融合，形成气泡或缝隙；压力过大可能挤压过量熔融材料，导致焊接面变形或减薄。
控制措施：采用气缸或伺服电机驱动加压机构，通过调压阀或伺服系统精确控制压力（精度可达 ±0.1kgf），并配备压力传感器实时反馈。
时间参数：
加热时间：根据塑料材质和厚度设定（如 ABS 厚壁件需 10~15 秒，薄壁 PP 件仅需 3~5 秒），确保焊接面完全熔融但未过度软化。
保压时间：移开热板后，保持压力直至焊缝冷却固化（通常 5~10 秒），避免因提前卸压导致焊缝开裂。
设备支持：PLC 或触摸屏界面可存储多组工艺参数（如不同产品对应不同的温度、压力、时间组合），一键切换，避免人工误操作。
3. 模具设计与定位精度
模具匹配度：
焊接模具需根据产品形状定制，确保待焊件放置后焊接面与热板完全贴合，且两侧工件对齐无偏移。例如，汽车保险杠模具会设计定位卡槽，避免焊接时部件错位。
对于复杂曲面（如弧形焊接面），模具需采用 CNC 加工或 3D 打印技术，保证贴合精度在 ±0.2mm 以内。
脱模与防粘设计：
模具表面做抛光或涂层处理（如镀镍、特氟龙），减少塑料冷却后与模具的粘连；部分模具设置气吹脱模装置，自动分离工件与模具，避免人工强行拆卸导致变形。
二、设备性能与稳定性
1. 机械结构刚性
立式框架强度：采用钢结构机架，焊接部位经时效处理消除内应力，避免长期使用中因机架变形导致焊接压力不稳定。
运动部件精度：热板升降、工件移动等导轨采用直线导轨或滚珠丝杠，重复定位精度≤±0.1mm，确保每次焊接位置一致。
2. 自动化与防错功能
多工位联动控制：配备传感器监测热板位置、工件到位状态等，若某一环节未达标（如工件未正确放置），设备自动停机并报警，防止不合格品产生。
数据追溯系统：高端机型支持记录每次焊接的温度、压力、时间等参数，生成生产日志，便于质量追溯和工艺优化。
三、材料与工艺适配
1. 塑料材质兼容性
熔融温度匹配：不同塑料的熔融温度差异显著（如 PE 约 120~160℃，ABS 约 210~240℃），需通过设备温度范围和工艺参数调整适配。
材质相容性：避免焊接不相容的塑料（如 PE 与 PS），否则易导致界面分层；必要时可通过火焰处理、底涂剂等改善表面附着力。
2. 焊接面设计优化
推荐结构：
凸台 - 凹槽配合：待焊件一侧设凸台（熔融区），另一侧设凹槽，熔合后形成机械嵌合，提高焊接强度（如家电外壳的扣合结构）。
溢料槽设计：在焊接面边缘开设溢料槽，引导过量熔融塑料流出，避免堆积在表面影响外观或导致熔接不充分。
四、质量检测与持续改进
1. 在线检测手段
目视检查：人工或视觉检测系统（如工业相机）检查焊缝外观，是否有气泡、缺料、变形等缺陷。
气密性测试：对密封件（如油箱、容器）进行气压或水压测试，设定泄漏阈值（如≤5kPa/min），确保焊接密封性。
破坏性测试：定期抽样进行拉伸、剥离测试，测量焊缝强度（如拉伸强度≥材料本体强度的 80% 视为合格）。
2. 工艺迭代与培训
参数优化：通过试焊样品的检测结果（如焊缝截面显微镜观察），微调温度、压力、时间等参数，形成标准化工艺文件。
操作人员培训：确保员工熟悉设备操作流程、参数含义及异常处理（如突发断电时的紧急停机步骤），减少人为因素导致的质量波动。
