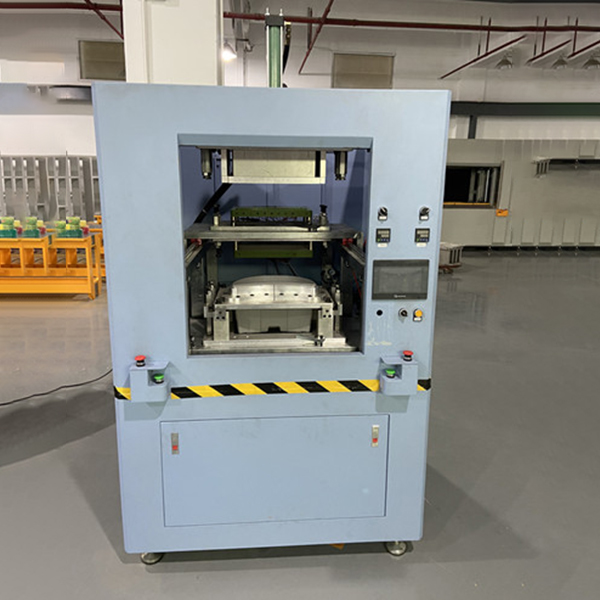

​卧式热板机是一种通过加热板对塑料件进行热熔焊接的专用设备，因其工作台面呈水平卧式布局而得名。该设备凭借高效的焊接精度和自动化操作，广泛应用于塑料加工领域。以下小编详细介绍一下：
1. 主要结构组成
加热系统：
采用电阻式加热板（表面镀特氟龙或镍铬合金），温度控制范围通常为 50-350℃，精度可达 ±2℃，确保加热均匀性。
加热板内置热电偶或 PT100 传感器，实时反馈温度数据至 PLC 控制系统。
机械传动系统：
伺服电机或气缸驱动加热板水平移动，定位精度达 ±0.1mm，配合线性导轨保证运动平稳性。
左右两侧设有工件固定治具，通过气动夹具或机械压板固定待焊接件。
控制系统：
触摸屏人机界面（HMI），可设定加热温度、焊接时间、压力等参数，支持配方存储（常见存储量 50-100 组）。
标配过载保护、超温报警功能，部分高端机型集成故障诊断系统。
2. 工作原理
上料定位：将待焊接的塑料件（如油箱、管件）放入左右治具，气动夹具自动夹紧。
加热熔接：加热板按设定速度移动至工件中间，对焊接面加热至熔融状态（加热时间通常 1-10 秒）。
压合固化：加热板退回，左右工件在气缸压力下贴合（压力 5-20kgf），保持 5-30 秒直至冷却固化。
下料循环：夹具松开，取出成品，设备自动进入下一轮焊接流程。
