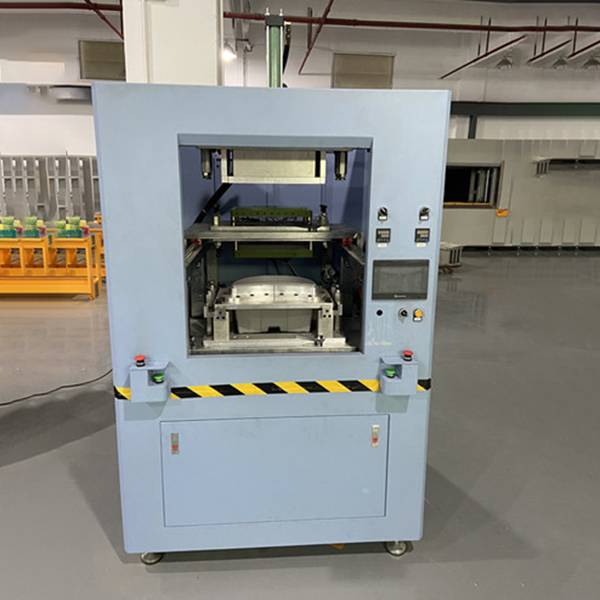

小型热板机是一种适用于小尺寸塑料件（如电子元件外壳、医疗器械配件、小型日用品）热熔焊接的设备，通过加热板将塑料接触面熔化后加压贴合，实现牢固连接。其体积小巧（通常工作台面积≤500mm×500mm）、操作灵活，广泛应用于精密制造、电子组装等领域。
小型热板机基于 **“热塑性塑料热熔焊接”** 原理，核心流程分为三个阶段，通过精准控制温度、压力和时间实现密封或结构连接：
加热阶段：
待焊接的两个塑料件（如上下壳体）分别固定在设备的上、下模具中，加热板（内置加热管或加热棒）升温至塑料熔点（如 PP 约 160-180℃，ABS 约 200-230℃），随后移动至两个工件之间，使工件接触面与加热板接触并熔化（熔化深度通常 0.5-2mm）。
熔接阶段：
加热达到设定时间后，加热板退出，上、下模具带动熔化的工件快速贴合，施加一定压力（通常 0.1-0.5MPa），使熔融塑料相互融合，填充间隙并排出气泡。
冷却阶段：
保持压力直至熔融塑料冷却固化（冷却时间根据塑料厚度而定，通常 5-30 秒），形成牢固的焊接接头，最终松开模具取出工件。
