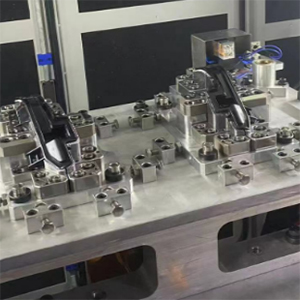

​振动摩擦焊接机是一种利用高频振动产生的摩擦热实现塑料件（或部分金属件）连接的焊接设备，通过工件间的相对振动（通常为线性往复运动）产生摩擦，将机械能转化为热能使接触面熔化，冷却后形成牢固接头。振动摩擦焊接的核心过程分为四个阶段，通过机械振动与压力配合实现焊接：
定位阶段：将两个待焊接工件（一个固定在 “下模”，另一个固定在 “上模 / 振动模”）精准对齐，确保焊接面完全贴合。
振动摩擦阶段：上模在驱动装置带动下沿线性方向高频振动（振幅 0.1-3mm，频率 100-300Hz），同时对工件施加焊接压力（0.1-5MPa）。接触面因摩擦产生热量，使塑料表层快速熔化（温度可达塑料熔点以上 50-100℃）。
保压阶段：当熔化层达到预设厚度（通常 0.1-1mm），停止振动，保持压力不变，使熔化的塑料在压力下充分融合并排出气泡。
冷却阶段：持续保压至熔化层完全固化，形成致密接头，然后卸压、取出工件。
