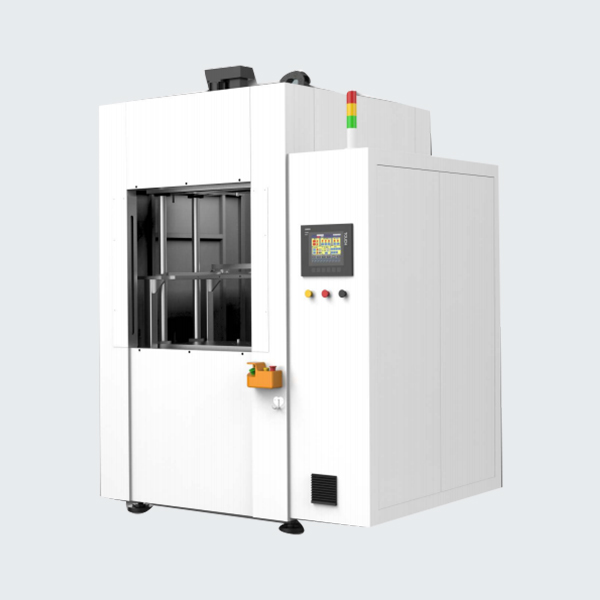

​热板机是一种利用加热板对塑料工件接触面进行加热软化，再通过压力使接触面融合固化的焊接设备，广泛应用于汽车零部件、家电、医疗器械、电子等行业的塑料焊接场景。其结构设计围绕 “精准加热、稳定加压、可靠定位” 三大核心需求展开，具有以下显著结构特点：
一、刚性机架：承载稳定，抗变形能力强
材质与结构：机架多采用高强度铸铁、钢材或铝合金焊接而成，整体呈框架式结构（如立式的 “门型”、卧式的 “平台型”），确保在加热、加压过程中无明显形变（挠度≤0.1mm/m）。
作用：为上下模具、加热系统、驱动机构提供稳固支撑，避免因振动或压力导致焊接错位，保证焊接精度（尤其对高气密性工件，如汽车水箱、医疗器械壳体）。
二、模块化加热系统：控温精准，适配多样材质
加热板组件：
核心为金属加热板（常用铝合金，导热均匀；或不锈钢，耐高温腐蚀），内部嵌入加热管（镍铬合金）或加热棒，表面喷涂特氟龙（PTFE）防粘涂层（防止塑料熔融后粘连）。
加热板尺寸可定制（小至 100mm×100mm，大至 1000mm×1000mm），形状适配工件焊接面（如平面、曲面、异形轮廓）。
温控单元：
配备高精度热电偶（测温误差 ±1℃）和 PID 温控器，可实时监测加热板温度并动态调节（控制精度 ±2℃），支持 180-300℃宽范围设定（适配 PP、ABS、PC 等不同塑料熔点）。
部分高端机型采用分区加热设计（加热板分多个独立温控区），可针对工件焊接面不同区域的温度需求精准调控（如复杂曲面的局部高温补偿）。
三、精密驱动与导向机构：运动平稳，定位精准
驱动系统：
采用气动（气缸）、液压（油缸）或伺服电机（配滚珠丝杠）驱动，实现加热板的 “介入 - 撤离” 和工件的 “加压 - 保压” 动作。
气动 / 液压驱动：适合中低压力需求（0.1-0.5MPa），成本低、响应快；
伺服驱动：压力控制精度高（±0.01MPa），速度可调，适合高精度焊接（如医疗部件）。
导向装置：
加热板和上下模具的运动轴配备线性导轨、精密导柱或滚珠丝杠，确保运动直线度（误差≤0.05mm/100mm）和重复定位精度（±0.02mm），避免加热板与工件接触时出现偏移或倾斜。
四、定制化模具系统：定位可靠，贴合工件轮廓
模具结构：分为上模（固定上工件）和下模（固定下工件），材质根据需求选择：
铝合金模具：轻便、导热性适中，适合中小批量生产；
钢材模具（如 Cr12）：硬度高、耐磨性强，适合大批量生产（寿命可达 10 万次以上）。
定位设计：模具表面设有定位销、卡槽或仿形凹槽，确保工件快速装夹且无晃动（定位误差≤0.1mm），同时预留熔料溢出槽（避免多余塑料影响焊缝质量）。
五、集成化控制系统：操作便捷，参数可控
硬件配置：多采用 PLC（可编程逻辑控制器）+ 触摸屏组合，支持参数数字化设定（加热温度、加热时间、加压压力、保压时间等），并实时显示运行状态（如当前温度、剩余时间）。
功能扩展：
具备自动 / 手动切换模式，自动模式下可一键启动焊接循环（适合批量生产）；
内置故障报警功能（如超温、压力异常、传感器故障），并记录故障代码，便于排查；
部分机型支持数据存储与导出（如焊接参数、产量统计），适配工业物联网（IIoT）管理。
六、防护与辅助结构：安全耐用，适配复杂环境
安全防护：
机架外围设安全光栅或防护门，当操作人员手部进入工作区域时，设备立即停机（符合 ISO 13849 安全标准）；
加热板高温区域贴警示标识，部分机型配备隔热罩（减少热量外散，降低车间环境温度）。
辅助功能：
部分卧式机型带工件输送轨道（配合自动化上下料）；
冷却系统：对高温模具或加热板进行风冷 / 水冷（加速焊接面固化，缩短循环时间）；
排气装置：针对易产生挥发物的塑料（如 PVC），配备抽风系统，改善作业环境。
