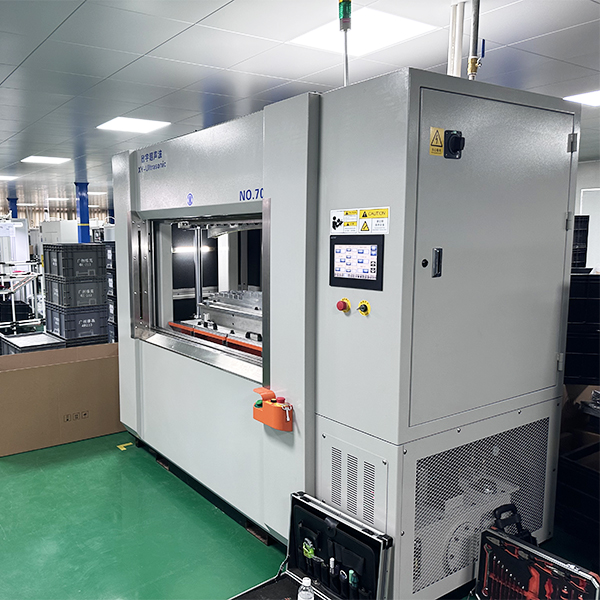

​金属摩擦焊接机通过工件接触端面相对旋转摩擦生热实现焊接，其结构特点围绕高效、稳定、精准焊接需求设计，涵盖主轴系统、加压系统、机身结构、夹头装置、控制系统及辅助装置六大核心模块，具体如下：
一、主轴系统：动力传输与旋转控制的核心
主轴系统是摩擦焊接机的动力核心，需具备高扭矩、高稳定性及精准转速控制能力：
组成部件：通常包括主轴电动机、传动机构（如皮带或齿轮）、离合器、制动器及主轴本身。
功能要求：
动力传输：将电动机动力高效传递至工件，确保摩擦生热所需功率。例如，部分设备主轴电机功率可达11-18千瓦，满足大尺寸工件焊接需求。
转速控制：通过变频或伺服技术实现转速精准调节，适应不同材料焊接工艺。例如，铝-铜导线焊接需高速旋转（如1800转/分）以快速升温。
制动性能：焊接完成后需快速制动，缩短停车时间，避免接头过热。部分设备制动时间可控制在0.1-1秒内。
技术特点：
高刚性设计：主轴轴承采用进口高精度轴承，减少振动，确保旋转稳定性。
模块化结构：便于维护与升级，例如主轴箱与床身采用分体式设计，可快速更换不同规格主轴以适应不同工件。
二、加压系统：焊接压力控制的关键
加压系统通过液压或机械方式施加轴向压力，确保焊接面充分接触并形成稳定熔融区：
组成部件：包括加压油缸、受力杆、液压泵站及压力传感器。
功能要求：
压力精准控制：压力范围通常覆盖几吨至数十吨（如10-15吨顶锻力），满足不同材料焊接需求。例如，焊接高强度钢时需更大顶锻压力以挤出氧化层。
多级加压能力：支持分级加压，如先施加小压力预热，再增大压力完成焊接，优化焊接质量。
压力稳定性：通过闭环控制（如比例阀+压力传感器）确保压力波动小于±1%，避免焊接缺陷。
技术特点：
双缸施力设计：部分设备采用双油缸同步加压，提高压力均匀性，减少工件变形。
液压系统独立化：主油路与夹紧回路分开供油，避免相互干扰，提升系统可靠性。
三、机身结构：承载与稳定性的基础
机身结构需具备高刚性、高稳定性及抗振动能力，确保焊接过程精度：
组成部件：包括床身、导轨、移动夹具底座等。
功能要求：
高刚性设计：采用箱式焊接结构（如整体正火热处理床身），消除应力，防止长期使用变形。
抗振动性能：通过优化结构布局（如减少悬臂长度）及增加加强筋，降低焊接振动对精度的影响。
热稳定性：部分设备配置油冷机（如LO-400P型）控制液压油温度，避免热膨胀导致精度漂移。
技术特点：
直线导轨润滑：采用定期注油或自动润滑系统（如二硫化钼润滑），减少导轨磨损，延长使用寿命。
模块化床身：支持多段拼接，适应不同长度工件焊接需求。
四、夹头装置：工件定位与固定的核心
夹头装置需实现工件精准定位、可靠夹紧及快速更换，以适应不同形状工件焊接：
组成部件：包括旋转夹具（固定于主轴）与移动夹具（固定于滑台）。
功能要求：
高精度定位：旋转夹具采用自定心结构（如液压卡盘），确保工件同轴度误差小于0.05mm。
可靠夹紧：移动夹具采用水平对开钳口设计，配合止退后顶装置，防止焊接过程中工件松动。
快速更换：支持不同规格夹具快速更换（如通过快换接口），缩短换产时间。
技术特点：
独立油路控制：每组夹具由单独油路供电，实现不同夹紧力与动作顺序控制。
防错设计：夹具表面增加防滑纹路或橡胶垫，避免工件滑动或划伤。
五、控制系统：焊接参数精准控制的核心
控制系统通过PLC或工业计算机实现焊接参数（如转速、压力、时间）的精准控制与实时监测：
组成部件：包括触摸屏操作面板、传感器（如压力、位移、转速传感器）、PLC控制器及数据记录模块。
功能要求：
参数预设与存储：支持多组焊接参数预设（如针对不同材料、尺寸的工件），便于快速调用。
实时监测与报警：通过传感器实时采集焊接数据（如主轴扭矩、压力曲线），超出预设范围时声光报警并停止焊接。
数据记录与追溯：记录焊接过程参数（如转速、压力、位移）及工件编号，支持USB导出或打印机输出，便于质量追溯。
技术特点：
组态软件界面：采用图形化界面（如WinCC、组态王），操作直观，支持参数曲线显示与历史数据查询。
网络化功能：支持远程监控与故障诊断，便于设备维护与管理。
六、辅助装置：提升焊接效率与质量的补充
辅助装置包括自动上下料系统、去飞边装置及安全防护装置等，提升设备自动化水平与操作安全性：
自动上下料系统：通过机械臂或传送带实现工件自动装夹与卸载，减少人工干预，提高生产效率（如生产率可达200件/小时）。
去飞边装置：焊接完成后自动去除飞边（如采用旋转刀片或高压水射流），减少后续加工工序。
安全防护装置：包括防护罩、光栅传感器及急停按钮，防止操作人员误入危险区域或设备故障时及时停机。
