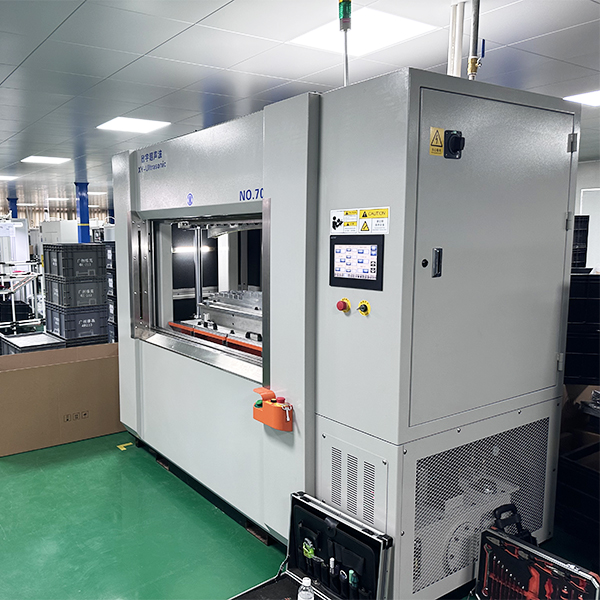

​震动摩擦焊接机是一种利用高频振动和摩擦热实现热塑性塑料焊接的设备，其核心原理是通过电磁传动装置使两个塑料工件在压力下以120-240Hz的频率线性振动，产生峰值0-1.8mm的往复位移，摩擦生热使接触面熔融，冷却后形成坚固的焊接接头。震动摩擦焊接机工作完成后，为确保焊接质量、设备状态及操作安全，需进行全面检查。以下是具体检查步骤及要点：
一、焊接质量检查
外观检查
焊缝均匀性：观察焊缝是否连续、平整，无裂纹、烧焦、孔洞或未熔合区域。
飞边控制：检查焊缝周围飞边（溢出的熔融塑料）是否均匀且厚度符合标准（通常≤0.5mm），飞边过多可能影响产品密封性或外观。
表面损伤：确认工件表面无划痕、压痕或变形，尤其是精密部件需重点检查。
尺寸精度验证
使用卡尺、千分尺等工具测量焊缝宽度、深度及工件整体尺寸，确保符合设计公差要求（如焊缝宽度偏差≤±0.2mm）。
检查焊接后工件是否发生翘曲或变形，尤其是薄壁或异形件。
密封性测试（如适用）
对需要气密或液密的部件（如汽车进气歧管、电池盒），通过气压/水压测试验证密封性（如充气至0.5MPa，保压1分钟无泄漏）。
使用泄漏检测仪或浸泡法（将工件浸入水中观察气泡）进行精细化检测。
强度测试
抽样进行破坏性测试（如拉伸、弯曲试验），确认焊缝强度是否达到母材的80%以上（具体标准依材料而定）。
对关键部件需进行疲劳测试，模拟长期使用条件下的性能。
二、设备状态检查
机械部件检查
振动系统：检查振动头、换能器（如电磁式或压电式）是否有异常噪音或发热，确认振动频率和振幅在设定范围内（如120-240Hz，0-1.8mm）。
压力系统：验证压力传感器读数是否准确，液压/气动系统无泄漏，压力稳定性符合要求（如±5%以内）。
运动导轨：检查线性导轨或旋转轴是否润滑充分，无卡滞或磨损痕迹。
电气系统检查
控制面板：确认所有参数（时间、压力、温度）显示正常，无报警代码。
线路连接：检查电源线、信号线是否松动或破损，接地电阻符合安全标准（通常≤4Ω）。
急停功能：测试急停按钮能否立即切断电源并停止设备运行。
冷却系统检查
确认冷却水/油循环畅通，无堵塞或泄漏，温度在设定范围内（如20-40℃）。
检查散热器或冷却风扇是否运转正常，避免因过热导致设备故障。
三、安全与环保检查
安全防护装置
确认光栅、安全门、防护罩等装置完好无损，且在设备运行时自动启用。
检查警示灯、蜂鸣器等报警装置是否灵敏可靠。
废料处理
清理焊接过程中产生的飞边、废料，避免堆积影响设备运行或造成安全隐患。
对含有害物质（如阻燃剂）的废料需按环保要求分类存放。
环境清洁
检查工作区域是否整洁，无油污、塑料碎屑等易燃物，保持通风良好（尤其焊接含挥发性物质材料时）。
四、记录与追溯
数据记录
记录焊接参数（时间、压力、温度）、设备运行状态及检测结果，形成可追溯的质量档案。
对关键部件的焊接过程进行视频或数据采集，便于后续分析。
异常处理
若发现焊接缺陷或设备故障，立即停机并标记问题工件，按SOP流程进行返工或报废处理。
分析根本原因（如参数设置错误、材料污染、设备磨损），制定改进措施并更新操作手册。
五、定期维护建议
每日维护
清洁设备表面及振动头，润滑运动部件，检查冷却液液位。
每周维护
检查电气连接紧固性，校准压力/温度传感器，更换磨损的密封件。
每月维护
全面检查振动系统性能，测试安全装置可靠性，更新设备软件（如适用）。
通过系统化的检查流程，可有效降低焊接不良率（目标≤0.5%），延长设备使用寿命（通常5-10年），并确保生产过程符合ISO 9001或IATF 16949等质量管理体系要求。
