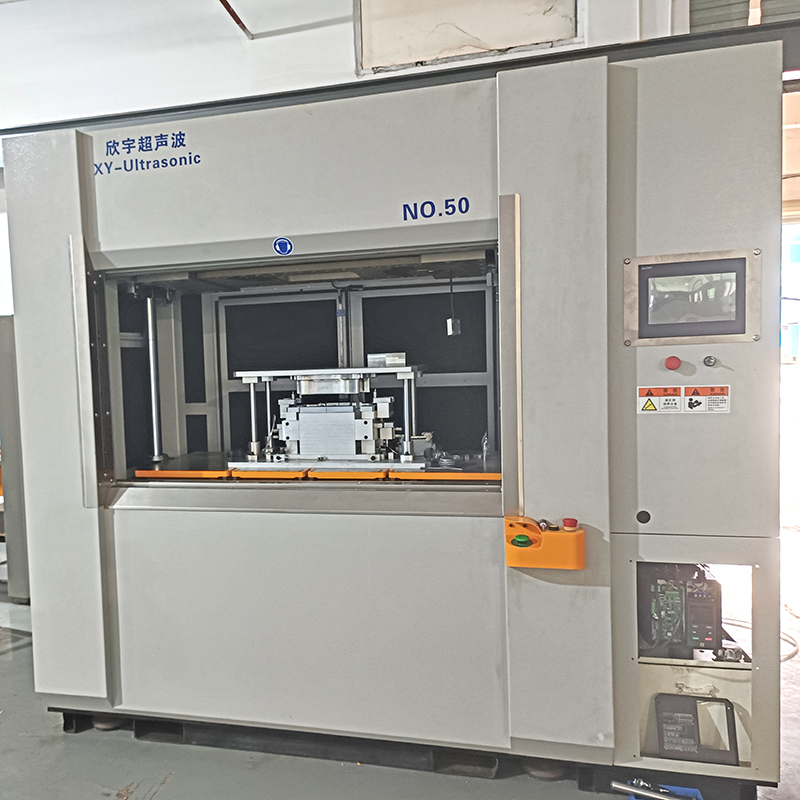

​线性振动摩擦焊接机是针对热塑性塑料的高效焊接设备，核心靠高频直线振动 + 压力摩擦生热，让接触面熔融后冷却成高强度密封接头，适合大面积、复杂形状、难焊材料（如 PP、尼龙加玻纤）的批量生产。那么，下面小编讲解一下线性振动摩擦焊接机的维修方法：
一、振动主机系统（核心部件，故障率高）
1. 设备启动无振动、完全不工作
现象：压机下压到位，机器不报故障，但工件之间无摩擦运动
原因 1：振动驱动电源断电、空开跳闸、熔断器烧毁
维修：断开总电，检查控制柜对应空开、保险；烧毁则更换同规格器件，排查线路短路后再送电。
原因 2：振动线圈 / 励磁绕组断线、接线端子松动氧化
维修：断电测绕组通断、绝缘电阻；端子打磨紧固，断线则重绕或更换振动总成。
原因 3：频率跟踪模块、驱动板损坏，无输出信号
维修：对照指示灯、PLC 信号，替换同型号驱动板测试；故障板返厂维修。
原因 4：振动体机械卡死、异物卡滞、导向轴承抱死
维修：拆机清理铁屑、塑料飞边；检查导向轴承、滑轨，卡滞则加注专用润滑脂，轴承损坏直接更换。
2. 振动异响、抖动剧烈、机身共振
现象：运行有 “咔咔 / 沙沙 / 嗡嗡” 杂音，整机晃动大，焊接参数漂移
原因 1：导向轴承、直线滑轨缺油、磨损、滚珠脱落
维修：彻底清洁滑轨沟槽，清除旧油脂与碎屑；加注耐高温长效润滑脂；轴承间隙过大、有旷量直接更换整套导向组件。
原因 2：振动体固定螺栓、配重块松动
维修：停机断电，按标准扭矩重新紧固所有机座、配重、连接螺栓，加装防松弹垫。
原因 3：振幅不平衡、左右偏移，工件受力偏载
维修：用振幅检测仪校准两侧振幅，调整偏心结构 / 伺服参数，保证往复行程一致。
原因 4：机架地脚松动、地面不实
维修：重新调平设备，紧固地脚螺栓，地面垫防滑减震垫。
3. 振幅不足、焊接发热弱、普遍虚焊
现象：参数正常，但摩擦热量低，焊缝强度不够
原因 1：驱动电压偏低、电网压降大
维修：检测输入电压，波动大则加装稳压电源；收紧主回路接线端子。
原因 2：振动弹簧疲劳、刚度衰减（弹性元件老化）
维修：对比新旧弹簧弹力，疲劳、变形、断裂整组更换，禁止单根替换。
原因 3：振动间隙偏移、磁隙不均（电磁式）
维修：重新校准动子与定子间隙，保持四周均匀。
原因 4：参数被误改，振幅上限被限制
维修：进入系统参数界面，恢复出厂工艺参数，重新标定振幅。
4. 振动温度过高、频繁过热报警
原因：连续长时间运行、散热风扇停转、风道堵塞、绕组老化绝缘下降
维修：清理散热滤网、风道积尘；更换损坏风扇；过热停机降温，避免连续超负荷生产；绕组绝缘不良需重做绝缘或更换总成。
二、压合系统（气动 / 液压升降、施压机构）
1. 工作台不下压、无法合模
原因 1：气源 / 液压站无压力、电磁阀卡死、线圈损坏
维修：检查气压 / 油压；拆解清洗电磁阀阀芯，线圈烧毁则更换；排查管路漏气、漏油。
原因 2：上下限位传感器移位、被遮挡、信号异常
维修：清理传感器表面污渍，重新调整安装位置，触发测试信号；损坏则更换光电 / 接近开关。
原因 3：升降导轨卡顿、气缸 / 油缸活塞杆卡涩
维修：清洁导轨、润滑；活塞杆拉伤、密封损坏，更换油封、导向套。
2. 压力不稳、压力忽大忽小、保压泄压快
现象：焊接压力波动，成品溢料、虚焊交替出现
原因 1：气动调压阀、液压溢流阀故障，压力调节失灵
维修：拆解清洗调压阀，内部膜片 / 弹簧损坏直接更换，重新设定标准压力。
原因 2：管路漏气、液压油管老化渗漏、接头松动
维修：肥皂水查漏，紧固接头；油管开裂、硬化更换耐油高压管。
原因 3：气缸 / 油缸内部密封件磨损、内泄
维修：拆解缸体，更换全套油封、密封圈。
3. 下压 / 上升动作卡顿、有撞击声
原因：导向套磨损、导轨缺油、缓冲器失效
维修：加注润滑脂；调整液压 / 气动缓冲节流阀；缓冲器损坏直接更换，避免硬撞击损坏模具与主机。
三、电气与控制系统（PLC、触摸屏、线路、传感器）
1. 触摸屏黑屏、花屏、按键无反应
原因：供电异常、通讯线松动、屏幕本身损坏
维修：检查 DC24V 供电；重新插拔通讯数据线；系统卡死则重启整机；屏幕硬件故障更换同型号人机界面。
2. 程序报错、参数丢失、无法保存工艺
原因：PLC 电池没电、存储模块故障、系统文件损坏
维修：更换 PLC 内置锂电池（断电操作，提前备份程序）；重新导入焊接工艺配方；系统损坏重装程序。
3. 各类传感器信号异常（位置、温度、压力传感器）
常见报警：位置超限、温度过高、压力异常
维修：
检查传感器供电、接线有无断线、破皮；
清洁感应面，调整感应距离；
用万用表检测输出信号，数值异常则更换传感器；
传感器安装支架松动，重新固定并复位零点。
4. 急停无法复位、安全回路报警
原因：急停按钮未旋回、安全门开关接触不良、安全光栅被遮挡 / 损坏
维修：复位所有急停；清洁安全门触点，调整光栅位置；开关元件损坏更换配件，严禁短接安全回路。
四、工装、模具与工件定位系统
1. 模具定位偏移、产品焊接错位
原因：夹具固定螺栓松动、定位销磨损、模座平行度偏差
维修：重新校正上下模具同轴度、平行度；紧固夹具螺丝；定位销磨损、变形更换定位组件；定期打表检测模具精度。
2. 模具受热变形、夹伤工件、取件卡顿
原因：长期摩擦积热、模具表面粗糙、脱模斜度不足
维修：清理模具表面塑料残料、飞边；轻微变形修磨校正；高温工况可增加模具冷却风道 / 水冷。
3. 夹具夹紧力不足，工件滑动
原因：夹紧气缸压力低、夹块磨损、夹紧机构间隙过大
维修：调高夹紧气压；补焊 / 更换磨损夹块；调整夹紧行程。
五、常见衍生故障 & 专项维修
1. 焊接成品一边溢料、一边虚焊（偏载）
根源：模具不平行、振动左右振幅不一致、工件放置歪斜
维修：校准模具水平与平行度；复测并统一两侧振幅；优化治具限位，保证工件居中。
2. 设备噪音超标
原因：防护罩密封破损、机体共振、轴承磨损、排气噪音大
维修：修补隔音罩、密封缝隙；排查共振点并加固；更换异响轴承；气动回路加装消音器。
3. 循环动作紊乱、工序跳步
原因：PLC 逻辑错乱、外部干扰、信号线屏蔽不良
维修：重启设备复位程序；动力线与信号线分开走线，加装屏蔽层；厂区接地不良则重新做设备独立接地。
六、分级维保方案（减少故障，延长寿命）
1. 每日点检（开机前 5 分钟）
检查电源、气源、油压是否正常；
查看安全门、光栅、急停功能；
清理模具、振动体表面塑料飞边、粉尘；
空载运行 1 个循环，听有无异响。
2. 每周保养
全面清洁导轨、散热风扇、滤网；
检查所有接线端子、油管、气管有无松动渗漏；
给直线滑轨、导向轴承补润滑脂；
核对焊接工艺参数，确认无漂移。
3. 每月深度检修
紧固整机所有机械连接螺栓；
检测振幅、压力、温度参数并标定；
检查振动弹簧、密封件磨损情况；
备份 PLC 工艺程序。
4. 季度 / 年度大修
拆解振动总成，更换老化轴承、弹簧、密封件；
全面检测电气线路、绝缘、驱动模块；
校准整机水平、模具平行度；
更换老化油管、电缆。
七、维修安全红线（必遵守）
任何机械拆解、接线维修，必须断电、断气、挂牌上锁，防止误启动；
严禁短接安全门、光栅、急停等安全回路；
液压 / 气动系统泄压后再拆解管路、气缸；
振动总成属于精密部件，非专业人员不要私自拆解磁隙、偏心结构；
维修后先空载试运行，再批量生产。
