​超声波焊接机的构成部分和基本原理

文章出处:公司动态 责任编辑:东莞市欣宇超声波机械有限公司 发表时间:2021-10-08
  ​超声波焊接机的构成部分和基本原理

超音波焊接机首要由以下一些部份构成:产生器,气动式一部分,系统控制一部分,换能器一部分。

产生器关键功能是将直流50HZ的开关电源运用电子电路转换成高频率(比如20KHZ)的髙压电磁波。

气动式一部分关键功能是在生产过程中进行充压,试压等工作压力工作中必须。

系统控制一部分操纵这部设备的工作内容,保证一致的生产实际效果。

换能器一部分是将产生器发生的髙压电磁波转化成振动分析,历经传送,变大,做到生产加工表层。

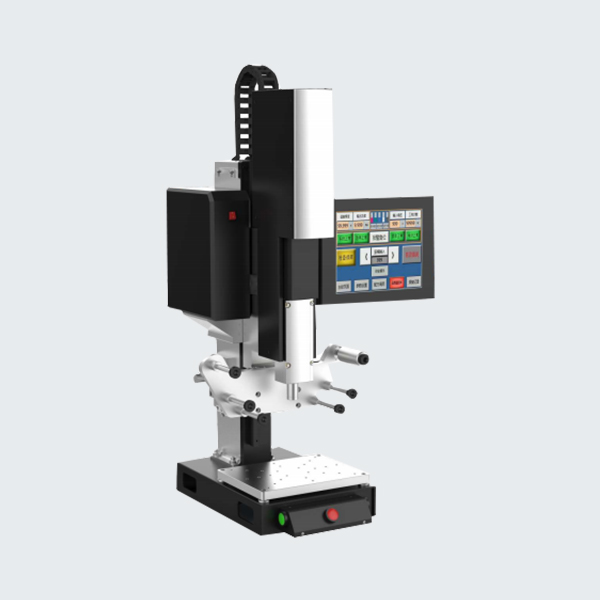

​超声波焊接机的构成部分和基本原理

​超声波焊接机的构成部分和基本原理​


如今中国运用较多的产生器一般有二种:一种是以美国BRANSON公司为意味着,所采用的桥式功放电路,维护电源电路采用相位差维护,输出功率一般为20KHZ。其特点是电变换高效率,缺陷是頻率调整电感器调整范畴窄,頻率追踪特性较弱。另一个缺陷是输出功率不太可能做得非常大,较大 也就是3KW上下;另一种是中国台湾型设备,广泛采用B类功放机,过电流保护,桥式意见反馈。优势是输出功率能够做得比较大(如4.2KW),頻率追踪特性好,功率大的状况下一般采用15KHZ的输出功率。缺陷是电转化高效率较低,15KHZ的输出功率是人耳能能够听见的,体现出噪音比较大;此外也有瑞士,德国,日本的采用頻率全自动追踪新技术的设备。因其价位较高,中国并不普遍。

换能器一部分由三部份构成:换能器(TRANSDUCER);增长幅度器(又被称为二级杆,变幅杆,BOOSTER);焊头(又被称为焊模,HORN或SONTRODE)。

①换能器(TRANSDUCER):换能器的效果是将信号转化成振动分析数据信号。将信号转化成振动分析数据信号有二种物理学效用能够运用。

A:磁致伸缩效用。

B:热电效应的反效用。磁致伸缩效用在初期的超声波应用中较常应用,其特点是可做的输出功率容积大;缺陷是转换工作效率低,制做难度系数大,难以大批工业化生产。自打朗之万压电陶瓷换能器的创造发明,使热电效应反效用的运用得到普遍采取。压电陶瓷换能器具备变换高效率,批量生产等优势,缺陷是制造的输出功率容积偏小。目前的超声波焊接机一般都采用压电陶瓷换能器。压电陶瓷换能器是用2个金属材料的前后左右负荷块将压电陶瓷夹在中间,根据挤出机螺杆缝隙连接而制作的。一般 的换能器輸出的振幅为10μm上下。

②变幅杆(BOOSTER):变幅杆自身便是一条金属材料柱,根据样子的设计方案,能够将换能器传送出来的振幅开展变大,做到生产加工塑件所需动能振幅,等同于加温的溫度,如大家经常使用的ABS,AS塑胶需要的生产加工振幅为20μm上下;涤纶,聚丙烯pp需要的生产加工振幅为50μm上下。

③焊头(HORN):焊头的效果是针对指定的塑件制做,合乎塑件的样子,生产加工范畴等规定。

换能器,变幅杆,焊头均设计方案为所工作中的超声波工作频率的半光波长,因此他们的规格和形态均要历经非常的设计方案;一切的改变均很有可能导致頻率,生产加工作用的更改,他们需技术专业制做。经久耐用依据所采用的原料不一样,规格也会各有不同。适合做超音波的换能器,变幅杆和焊头的原料有:铝合金,铝合金型材,碳素钢等。因为超音波是不断地以20KHZ上下高频率震动的,因此资料的需求十分高,并没有一般的原材料可以承担的。
