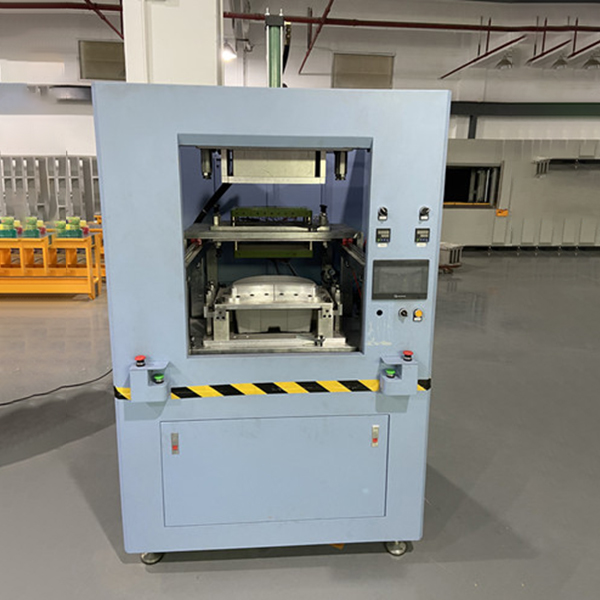

​伺服热板机是一种用伺服电机驱动的高精度塑料热熔焊接设备‌，主要靠加热板熔化塑料接合面再加压融合，比传统气动或液压机型控制更精准、运行更稳定 。‌‌那么，关于伺服热板机依靠伺服电机精准控制行程、速度、压力，比气缸热板机精度更高，但电气、伺服、温控、安全联锁要求更严格，分八大板块实操要点。
一、人身安全硬性注意（zui高优先级）
高温烫伤防护
热板正常工作温度 190～230℃，停机后余热仍可达 100℃以上。
严禁徒手、普通手套触碰热板、加热区工件；清理、换模必须等热板冷却至 50℃以下；
操作全程佩戴耐高温隔热手套、防护眼镜，防止熔融塑胶飞溅灼伤；
机台周边禁止堆放塑胶碎料、酒精、抹布等易燃物，高温易起火。
挤压夹伤防护
设备安全门、安全光栅、急停开关严禁短接、屏蔽；门未关、光栅遮挡时设备禁止启动；
设备运行循环中，手、头部、工具严禁伸入合模区、热板进退移动区间；伺服移动速度快，夹伤风险极高；
禁止双人同时操作一台设备，脚踏开关专人专用，避免误踩触发动作。
电气安全
设备必须可靠接地，380V 动力电 + 24V 控制电分开布线；
禁止湿手触碰触摸屏、电控箱、接线端子；严禁用水冲洗电控柜、伺服驱动器、温控模块，清洁只能干毛刷、干无尘布；
电线、电缆破皮、老化立即停机更换，禁止私拉乱接改装电路。
作业着装规范
长袖工装、劳保鞋；长发盘进工帽；禁止佩戴手链、戒指、手表，宽松飘带衣物易被运动机构勾挂。
二、开机前检查注意事项（每日必做）
气源检查
气源压力稳定0.4～0.6MPa，调压过滤器排水，气管无漏气、弯折堵塞。
机械与伺服系统检查
伺服导轨、丝杆清洁无塑胶粉尘，确认润滑充足，无卡顿、异响；
确认上下模、热板固定螺栓无松动，治具定位无偏移；
伺服驱动器电源正常，无报警代码；急停按钮完全弹出复位。
温控与热板检查
热板特氟龙表面无碳化塑胶残渣；温度传感器紧贴热板，无松动脱落；禁止热板空烧长时间待机，加速加热管老化变形。
安全装置点检
依次测试急停、安全门联锁、安全光栅遮挡停机功能，任一保护失效禁止开机生产。
工件前置检查
工件表面无积水、油污、粉尘、开裂变形；带水工件高温会产生蒸汽飞溅、焊接虚焊、冒烟起火。
三、开机、升温、生产运行操作要点
标准开机顺序，不可颠倒
总电源→气源开关→电控系统、触摸屏上电→伺服驱动器上电复位→开启加热系统→等待温度稳定达标后再生产。
升温保温要求
热板升温后必须恒温稳定 10～20 分钟，待板面全域温度均匀再焊接；边角温度偏低会造成虚焊、漏气。可用测温仪校准面板显示温度与实际板面温度差值。
伺服参数设置核心注意（伺服机型独有）
分三段行程：预热位、熔胶位、保压位，严格按工件壁厚设置行程、速度、压力；
熔胶完成后热板抽离速度不可过慢，塑胶表面冷却结皮会导致焊接开裂；速度过快易产生冲击溢料；
禁止超设备额定行程、额定压力加工大件厚壁工件，会过载报警、损坏伺服丝杆、模具；
更换模具后必须重新示教原点、各工序位置，保存对应模具配方，避免行程错位压坏治具。
焊接循环过程管控
工件放入模具定位贴合到位，无偏移、悬空；
加热熔胶阶段压力均匀，热板不倾斜；
保压冷却阶段禁止开安全门、取出工件、触碰模具，冷却不足直接开模焊缝开裂、密封性失效；
生产全程观察有无冒烟、焦味、伺服异响、抖动、温控跳变，出现异常立刻拍下急停停机排查，禁止带病运行。
废气处理
焊接 PP、尼龙、PVC 等塑胶会产生刺激性烟气，设备配套抽风废气装置必须全程开启，保障车间通风。
四、关机、长期停机规范（防止部件损坏）
正常停机标准流程
1）停止自动循环，等待当前周期完成，各伺服轴回归待机原点；
2）关闭加热开关，等待热板自然冷却至 50℃以下，不可高温直接断电（高温骤冷易损坏加热管、温控探头）；
3）关闭气源，排空过滤器、管路残余气压；
4）关闭伺服驱动器电源，zui后切断设备总电源；
5）清理热板、模具、机台塑胶残渣粉尘。
长期停机（超过 3 天）额外处理
导轨、丝杆补充润滑油，伺服轴停在中间行程，避免单侧长期受力；
电控箱、伺服驱动器放置干燥剂，防潮；
拆除模具单独存放，热板清洁干净，表面贴保护膜防止特氟龙涂层划伤；
车间环境干燥避光，避免阳光直射热板、电控元件加速老化。
五、伺服电机与伺服系统专属注意事项
每次换模、更换产品后必须重新示教原点、熔胶位、保压位，伺服行程参数错配极易撞模、压坏治具；
伺服出现过载、过流、编码器故障报警，di一时间拍下急停断电，核对伺服驱动器故障代码排查，禁止强行复位继续生产；
禁止频繁启停、高速冲击运行，伺服丝杆长期冲击会磨损间隙变大，焊接精度下降；
伺服丝杆、导轨定期清洁粉尘，塑胶碎屑进入丝杆会造成卡顿、异响、负载升高报警；
伺服动力线、编码器线避免挤压、高温烘烤，线路破损会出现定位漂移、随机报警。
六、温控、热板使用禁忌（焊接质量核心）
严禁随意大幅调高温度：温度过高塑胶碳化、焊缝变脆、溢料严重；温度过低熔胶不足，虚焊、漏水漏气；PP 料标准 200～230℃，ABS/PC 190～210℃；
热板特氟龙涂层严禁钢丝球、硬质刮刀打磨清理，只能酒精 + 无尘布擦拭；涂层划伤后塑胶粘连热板，清理难度大幅上升；
热板表面碳化塑胶残渣及时清理，残渣形成隔热层造成板面温度不均，批量产品焊接质量不一致；
禁止热板单侧受力、模具强行挤压热板，会导致热板变形、加热管断裂、温控探头脱落。
七、模具、工件加工注意事项
模具安装后校准水平、同轴度，上下模对位偏差会造成焊接错位、单边溢料；
模具定位槽、型腔无塑胶残料堆积，每次取件后清理模腔；
工件壁厚、材质必须匹配设备规格，禁止加工超厚、硬质、不可热熔塑胶件，易顶裂模具、过载损坏伺服机构；
冷却时间不可随意缩短，厚壁工件冷却不足，焊缝内应力大，后期开裂渗漏。
八、分周期保养注意事项（延长设备寿命、稳定精度）
每日保养
酒精擦拭热板特氟龙表面，清除塑胶残渣；
清理导轨、丝杆表面粉尘；
点检急停、光栅、安全门联锁；
排放气源过滤器积水。
每周保养
伺服导轨、丝杆加注专用润滑脂；
检查气管接头、气缸有无漏气；
紧固热板、模具、伺服支架固定螺栓；
校准温控温度，核对测温探头是否松动。
每月深度保养
伺服驱动器除尘，检查动力线、编码器线路有无老化破损；
全面测试安全回路、急停继电器；
拆解清洁上下模治具，检查定位销磨损；
测量加热管电阻，排查老化隐患；
清理电控箱内部粉尘，更换箱内干燥剂。
九、通用禁止操作（红线禁忌）
禁止短接、屏蔽安全光栅、安全门、急停联锁；
禁止热板高温状态下直接断电；
禁止伺服系统报警后强行复位生产；
禁止超额定压力、超行程、超规格加工工件；
禁止钢丝球打磨热板特氟龙涂层；
禁止工件带水、带油直接上模焊接；
禁止设备异响、抖动、冒烟、焦味时继续运行；
禁止长时间空烧热板无工件生产。
