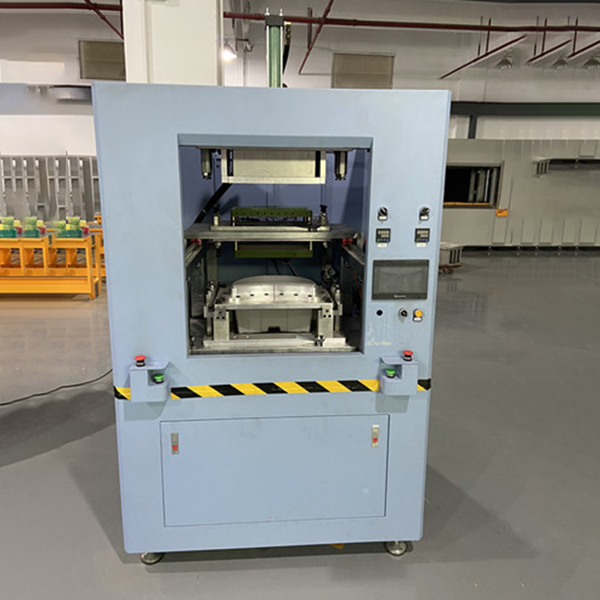

​伺服热板机是一种通过伺服系统精确控制热板加热、压力施加及熔接行程，实现塑料件热熔焊接的设备，其使用性能（如焊接精度、稳定性、效率、工件合格率等）受多种因素影响，主要可归纳为以下几类：
一、设备自身硬件参数与结构设计
伺服系统性能
伺服电机的功率、扭矩及响应速度：直接影响热板移动、压力施加的精度和稳定性。功率不足可能导致负载过大时卡顿，响应速度慢则会降低熔接过程的动态控制精度。
伺服驱动器的调节能力：如是否支持高精度位置闭环控制、速度闭环控制，以及对干扰的抑制能力，会影响熔接行程的重复定位精度（通常要求 ±0.01mm 以内）。
热板组件参数
热板材质与加热均匀性：热板常用铝合金（导热性好）或不锈钢（耐高温），若材质导热不均或加热管布局不合理，会导致热板表面温度偏差过大（超过 ±5℃时，易造成工件局部熔接过度或不足）。
热板温度控制系统：温控器的精度（如 ±1℃）、加热功率及热补偿能力，决定了热板能否稳定维持设定温度（塑料熔接温度通常在 180-300℃，温度波动过大会直接影响熔接强度）。
压力施加系统
压力源类型（如伺服电缸、气缸 + 伺服阀）：伺服电缸可实现压力的无级调节和精确控制（精度可达 ±0.1N），而气缸压力受气源波动影响较大，稳定性较差。
压力传递结构的刚性：若机架、导轨等部件存在形变或间隙，会导致压力传递滞后或不均，出现工件压伤、熔接面受力不一致等问题。
机械结构稳定性
导轨与滑块的配合精度：若间隙过大或润滑不良，会导致热板或工件移动时出现晃动，影响定位精度。
机架刚性：机架变形会导致整体结构在高压下偏移，尤其在大尺寸工件焊接时，易造成熔接面错位。
二、工艺参数设置
温度参数
热板设定温度：需匹配塑料材质（如 PP 约 180-220℃，ABS 约 220-260℃），温度过高会导致工件烧焦、产生飞边；温度过低则熔接不充分，强度不足。
加热时间：根据工件厚度和塑料熔点设定，时间过短会导致熔层厚度不足，过长则可能使塑料降解（影响强度）。
压力参数
预压压力：使工件与热板紧密接触，确保加热均匀，压力过小可能导致接触不良，过大则可能使工件变形。
熔接压力：工件贴合后施加的压力，用于促进分子扩散融合，压力不足会导致结合强度低，过大会挤出过多熔料（造成尺寸超差）。
保压时间：维持熔接压力的时间，确保熔接面冷却定型，时间不足易出现开裂或回弹。
行程与速度参数
热板升降速度：过快可能导致冲击振动（影响定位），过慢则降低生产效率。
工件合模行程：需精确控制（误差≤0.1mm），确保熔接面完全贴合，行程偏差会导致局部未熔接。
三、工件与材料特性
塑料材质兼容性
只有同类型或相容性好的塑料（如 PP 与 PP、ABS 与 ABS）才能有效熔接，异种塑料（如 PE 与 PVC）因分子结构差异大，难以形成牢固结合。
塑料的熔体流动速率（MFR）：MFR 过高（流动性过好）易导致熔料溢出，过低则熔接面难以充分融合。
工件结构设计
熔接面形状：平面、凸缘、台阶等结构需与热板匹配，复杂形状（如曲面、深腔）易导致加热不均。
工件尺寸与公差：工件本身的平面度、平行度超差（如 ±0.2mm 以上），会导致与热板接触不良，间接影响熔接效果。
壁厚均匀性：壁厚差异大的工件在加热时易出现局部过热或欠热，需通过分段温控或压力补偿调整。
表面状态
工件熔接面若有油污、灰尘或脱模剂，会阻碍分子融合，导致虚焊；表面过于粗糙则可能增加热阻，影响加热效率。
四、环境与操作因素
环境条件
温度与湿度：环境温度剧烈变化（如车间温差＞5℃）可能影响热板温控精度；高湿度环境（＞85% RH）可能导致电气元件受潮（如伺服驱动器故障）。
振动与粉尘：附近设备的振动可能传递至伺服热板机，影响定位精度；粉尘过多会磨损导轨、污染热板（导致局部隔热）。
设备维护状态
定期保养：热板表面若有残留熔料未清理，会形成积碳（影响导热）；导轨、丝杆缺油会导致运动阻力增大，降低伺服响应速度。
校准精度：长期使用后，伺服系统的定位精度、热板温度传感器可能出现漂移，需定期校准（如每月校准一次温度偏差、每季度校准行程精度）。
操作规范性
操作人员是否严格按工艺参数执行（如随意修改温度、压力），或工件装夹是否到位（存在偏移），都会直接影响熔接效果。
批量生产前的试焊验证：未通过首件测试（如拉力测试、气密性检测）即批量生产，易导致整批工件不合格。
五、设备软件与控制系统
程序设定灵活性
控制系统是否支持多段工艺参数（如分段控温、变压控制），以适应复杂工件的熔接需求；是否具备参数保存与调用功能（减少换型时间）。
反馈与纠错能力
是否配备传感器（如温度传感器、压力传感器、位移传感器）实时监测过程参数，并通过伺服系统动态调整（如温度波动时自动补偿加热功率）。
故障报警功能：如超温、超压、行程异常时能否及时停机报警，避免批量报废或设备损坏。
