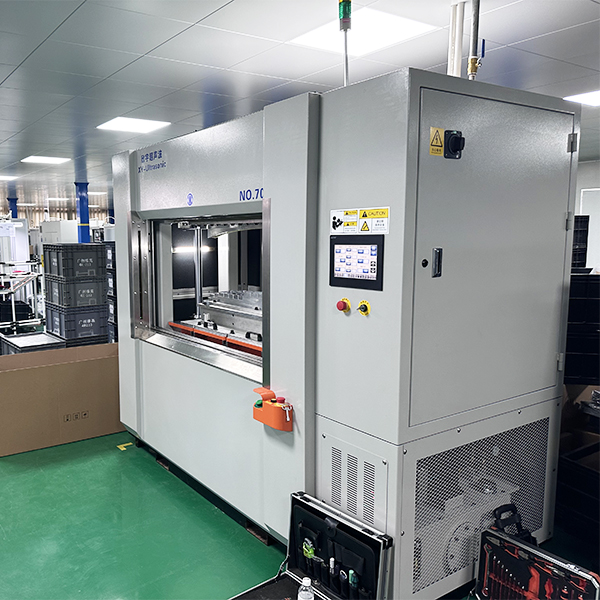

​震动摩擦焊接机通过高频机械振动使工件接触面摩擦生热并熔接，操作中需兼顾设备安全、焊接质量、人员防护，以下是核心注意事项，涵盖操作前、中、后全流程及特殊场景要求：
一、操作前注意事项（核心：检查设备状态，排除安全隐患）
1. 设备基础检查
电源与接地：确认输入电压（如 380V 三相电）与设备额定值一致，电源线无破损、老化；接地线路必须牢固（接地电阻≤4Ω），避免漏电或干扰焊接精度。
机械部件：
检查振动头（焊头）与夹具的连接螺丝是否松动 —— 若松动，焊接时可能产生额外振动噪音，甚至导致焊头脱落。
确认导轨、滑块等运动部件润滑良好（按说明书加注专用润滑油），若卡顿需先清理异物（如金属碎屑），避免过载损坏电机。
检查振动振幅调节旋钮是否归零（或处于预设值），防止开机瞬间振动过大冲击工件。
气动 / 液压系统（若有）：气源 / 液压源压力需稳定在设备要求范围（如 0.4-0.6MPa），气管 / 油管无泄漏，压力表显示正常。
2. 工件与工装准备
工件适配性：确认工件材质（如 ABS、PC、尼龙等热塑性塑料）适合震动摩擦焊接（热固性材料无法焊接），且接触面平整（无毛刺、凹陷，否则易出现虚焊）。
夹具安装：根据工件形状调整夹具，确保工件定位牢固（无晃动），且焊接面与振动方向平行 —— 若定位偏差，会导致焊接受力不均，出现熔接偏移或强度不足。
安全间距：清理焊接区域周围杂物（如工具、线缆），确保振动头运动轨迹内无障碍物（振动行程一般 5-20mm），避免碰撞。
二、操作中注意事项（核心：规范操作，监控焊接过程）
1. 人员防护与操作规范
必须佩戴防护装备：
耳塞或耳罩（高频振动噪音通常 85-100dB，长期暴露易损伤听力）；
防护手套（避免取放工件时被高温接触面烫伤，或被夹具划伤）；
护目镜（防止焊接时飞溅的细小碎屑入眼）。
禁止违规操作：
焊接过程中不得将手、工具伸入振动头与工件之间的区域；
禁止在设备运行时调整振幅、压力等参数（需停机调整，否则可能导致参数紊乱或设备过载）。
2. 焊接参数监控
核心参数确认：按工艺要求设置振幅（一般 1-5mm）、焊接压力（0.1-0.5MPa）、焊接时间（1-10 秒），首次焊接前先试焊 1-2 件，检查熔接效果（如是否有溢料过多、未熔合等问题）。
异常现象处理：
若出现剧烈异响（非正常振动声），立即停机 —— 可能是焊头松动、工件卡死，或电机轴承磨损。
若工件焊接面过热碳化（发黑），需降低振幅或缩短焊接时间（摩擦生热过量）；若未熔合，需增大压力或延长时间（确保接触面充分熔融）。
3. 设备运行保护
避免过载运行：单次焊接时间不宜超过设备额定持续工作时间（如部分小型设备连续工作不超过 30 分钟），防止电机、振动机构过热（可触摸电机外壳，若烫手需停机冷却）。
紧急停机使用：若发生工件脱落、异响、漏电等紧急情况，立即按下红色急停按钮，而非先关电源（急停可瞬间切断动力源）。
三、操作后注意事项（核心：设备维护与环境整理）
1. 设备停机与清洁
规范停机步骤：先关闭焊接程序，待振动头完全静止后，再切断电源和气源；若长期不用（超过 1 周），需释放夹具压力，避免夹具弹簧疲劳。
清洁关键部件：
用软布擦拭焊头和夹具上的残留熔料（冷却后清理，避免刮伤表面），若有顽固溢料，可用酒精擦拭（勿用腐蚀性溶剂）。
清理振动头与机身连接部位的灰尘（灰尘堆积可能影响散热）。
2. 参数记录与维护
记录焊接数据：记录当天焊接参数（振幅、压力、时间）及异常情况（如试焊调整次数），便于后续工艺追溯。
短期维护：每日工作结束后，对导轨、滑块等运动部件进行简单润滑；每周检查一次焊头螺丝紧固性。
四、特殊场景注意事项
1. 不同材质工件的额外要求
焊接玻纤增强塑料（如玻纤 PC）时，需注意焊头磨损 —— 玻纤会加剧金属焊头的摩擦损耗，建议选用硬化处理的焊头（如镀铬或碳化钨涂层），并缩短焊头检查周期。
焊接易变形工件（如薄壁件）时，需降低夹持压力（避免工件预变形），并适当延长保压时间（确保熔接后定型）。
2. 设备长期停用后的重启
先检查电源、接地是否正常，给导轨等部件加注润滑油（静置过久可能润滑失效）；
开机后先空运行 1-2 次（无工件状态下），观察振动是否平稳、有无异响，再进行试焊。
